CLASS A, B, AB & C
Ikke alle forstærkerdesign er ens. Der er en klar skelnen mellem forstærkerklasser, også måden deres udgangstrin er konfigureret og fungerer på. De vigtigste driftskarakteristika for en ideel forstærker er linearitet, signalforstærkning, effektivitet og effekt, men i virkelige forstærkere er der altid en afvejning mellem disse forskellige egenskaber.
Generelt bruges store signal- eller effektforstærkere i udgangstrinene af audioforstærkersystemer til at drive en højttalerbelastning. En typisk højttaler har en impedans på mellem 4Ω og 8Ω, således skal en effektforstærker kunne levere de høje spidsstrømme, der kræves for at drive lavimpedanshøjttaleren.
En metode, der bruges til at skelne de elektriske karakteristika af forskellige typer forstærkere, er efter “klasse”, og som sådan klassificeres forstærkere i henhold til deres kredsløbskonfiguration og driftsmetode. Så er Amplifier Classes det udtryk, der bruges til at skelne mellem de forskellige forstærkertyper.
Forstærkerklasser repræsenterer mængden af udgangssignalet, som varierer inden for forstærkerkredsløbet over en driftscyklus, når det exciteres af et sinusformet indgangssignal. Klassificeringen af forstærkere spænder fra helt lineær drift (til brug i high-fidelity signalforstærkning) med meget lav effektivitet, til helt ikke-lineær (hvor en vedvarende signalgengivelse ikke er så vigtig), men med en meget højere effektivitet, mens andre er et kompromis mellem de to.

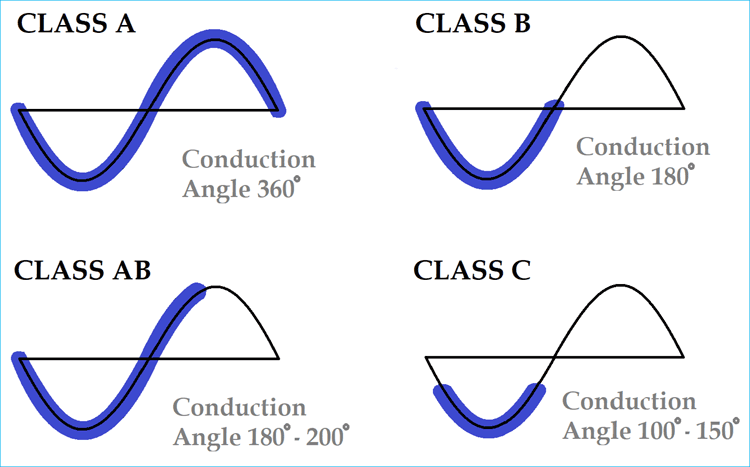

Forstærkerklasser er hovedsageligt samlet i to grundlæggende grupper. Den første er de klassisk styrede ledningsvinkelforstærkere, der danner de mere almindelige forstærkerklasser A, B, AB og C, som er defineret af længden af deres ledningstilstand over en del af udgangsbølgeformen, således at outputtrinets transistordrift ligger et sted mellem at være “fuldt tændt” og “fuldt slukket”.
Det andet sæt forstærkere er de nyere såkaldte “switching” forstærkerklasser af D, E, F, G, S, T osv., som bruger digitale kredsløb og pulsbreddemodulation (PWM) til konstant at skifte signalet mellem “fuldt- ON” og “fuldt OFF” driver outputtet hårdt ind i transistormætnings- og afskæringsområderne.
De mest almindeligt konstruerede forstærkerklasser er dem, der bruges som lydforstærkere, hovedsageligt klasse A, B, AB og C, og for at holde tingene simple, er det disse typer forstærkerklasser, vi vil se nærmere på her.
Yderligere følger i kommende opslag.
